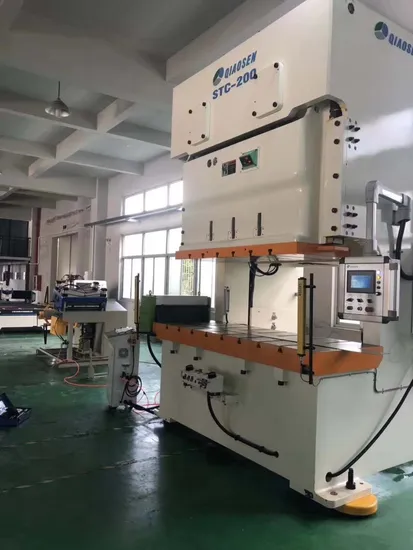

Prensa punzonadora neumática funcional de doble manivela con bastidor en C para estampación de chapa metálica con solución completa y diseño de matriz.

Prensa punzonadora neumática funcional de doble manivela con bastidor en C para estampación de chapa metálica con solución completa y diseño de matriz.

Descripción general Prensas de doble manivela con bastidor en C de 80 a 315 toneladas Prensa mecánica La prensa de la se;
Enviar Consulta
  • Descripción general
  • Descripción del Producto
  • Parámetros del producto
  • Configuración estándar
  • Configuración opcional
  • Nuestras ventajas
  • Exhibición
  • Embalaje y envío
  • Servicio posventa
Descripción general
Información básica.
Modelo NO. STC
Tipo Máquina punzonadora de alta velocidad
Forma del punzón Punch cerrado
Movimiento del control deslizante Acción única
Mecanismo de accionamiento deslizante Prensa de manivela
Modo de control Artificial
Calificación automática Automático
Fuente de energía Accionamiento mecánico
Precisión Alta precisión
Proceso de dar un título CE, ISO 9001
Condición Nuevo
Componentes principales Cigüeñal, eje de engranaje, motor, riel deslizante
Uso Prensado de productos metálicos
Informe de prueba de maquinaria Proporcionó
Plazo de entrega 6 meses
Embalaje Personalizado
Paquete de transporte Paquete de exportación estándar
Especificación STC
Marca qiao sen
Origen Jiangsu, China
Código HS 84629910
Capacidad de producción 200/año
Descripción del Producto

Prensas mecánicas de doble manivela con bastidor en C de 80 a 315 toneladas

La prensa de la serie STC es una prensa de bastidor con espacio de dos puntos, bastidor unificado de manivela doble con área de cama larga, ideal para aplicaciones de troqueles progresivos de trabajo liviano o piezas grandes de un solo golpe.

Las prensas de la serie STC son producidas por Qiaosen Presses, que están diseñadas para cumplir o superar los estándares de precisión JIS Clase 1. Qiaosen adopta marcos de acero de alta resistencia y un proceso de temple y rectificado para la guía deslizante, lo que puede minimizar la deflexión de la prensa, alta precisión y proporcionar una mayor vida útil de la herramienta.

El cigüeñal forjado de aleación 42CrMo, los engranajes mecanizados con precisión y otros componentes del tren de transmisión están diseñados para una transmisión de potencia suave, un funcionamiento silencioso y una larga vida útil. Las prensas de la serie ST incorporan un sistema de embrague seco, lo que ofrece una mayor vida útil del sistema de embrague, una alta tasa de carrera única y un alto rendimiento de par.

La plataforma de control basada en Siemens y la interfaz de pantalla táctil intuitiva están estandarizadas en todas las prensas QIAOSEN, lo que proporciona facilidad de uso y capacidades ampliables. Se integra fácilmente con otros sistemas de automatización. Se pueden suministrar controles de otras marcas bajo pedido.


Características

  1. El bastidor de la prensa está fabricado en hierro fundido de alta resistencia con certificación internacional (GBT5612-2008). Tras un control preciso de temperatura y revenido, la tensión interna de la pieza se elimina de forma natural durante un largo periodo de tiempo, garantizando así el máximo rendimiento de la pieza en el bastidor de la prensa.
  2. La estructura de marco en H dividido evita la apertura del marco de la prensa durante la carga y permite el procesamiento de productos de alta precisión.
  3. El cigüeñal está forjado con acero aleado y procesado en una máquina japonesa de 4 ejes. El proceso de procesamiento y ensamblaje eficiente garantiza una mínima deformación y una estructura estable durante el funcionamiento.
  4. Las prensas de precisión de alta velocidad incorporan una estructura de guía de seis cilindros para controlar razonablemente el desplazamiento y la deformación entre las piezas. Gracias al sistema de lubricación forzada con aceite, se minimiza la deformación térmica fina y micrométrica de la máquina herramienta durante el funcionamiento prolongado y bajo carga excéntrica, garantizando así un procesamiento de productos de alta precisión a largo plazo.
  5. La interfaz hombre-máquina está controlada por un microordenador para realizar la gestión visual de la operación, y la cantidad de producto y el estado de la prensa son claros de un vistazo (se adoptará el sistema de procesamiento de datos central y una pantalla conocerá todas las condiciones de trabajo, calidad, cantidad y otros datos de la prensa).

> Capacitación:
Qiaosen brinda capacitación completa para nuestros clientes a bordo a través de Internet para que los operadores, supervisores y el equipo de mantenimiento puedan conocer bien la operación y el mantenimiento, así como la resolución de problemas.

> Mantenimiento:
El departamento de mantenimiento interno de Qiaosen se encarga de la inspección y las sugerencias por internet de inmediato. Si la asistencia remota no resuelve el problema, enviaremos ingenieros profesionales a domicilio para realizar el mantenimiento mediante un servicio de pago.



Descripción del Producto

Parámetros del producto

Nombre Unidad STC-80 STC-110 STC-160 STC-200 STC-250 STC-315
Modo Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H
Capacidad de prensa Tonelada 80 110 160 200 250 315
Ubicación de la fuerza de impacto mm 4 2.5 5 3 6 3 6 3 7 3.5 7 3.5
Golpes de deslizamiento por minuto SPM 40~80 80~120 35~65 50~100 30~55 40~85 25~45 35~70 20~35 30~60 20~40 40~50
Longitud de carrera de diapositivas mm 150 90 180 110 200 130 250 150 280 170 280 170
Altura máxima del molde mm 350 380 400 435 450 485 500 550 550 605 550 605
Cantidad de ajuste de diapositivas mm 80 100 100 120 120 120
Área de diapositivas mm 1100*450 1400*500 1600*550 1850*650 2100*700 2200*700
Grosor de la diapositiva mm 70 70 70 95 95 95
Área de soporte mm 1500*550 1800*650 2000*760 2400*840 2700*900 2800*900
Grosor del soporte mm 110 130 150 170 170 190
Distancia de la plataforma al piso mm 830 830 990 1070 1100 1100
Capacidad del cojín del troquel Tonelada / 3.6*2 juegos 6.3*2 juegos Juego de 10 x 2 Juego de 14 x 2 Juego de 14 x 2
Potencia del motor principal KW*P 7.5*4 11*4 15*4 18,5 x 4 22*4 30*4
Presión del aire kg*cm² 6 6 6 6 6 6
Grado de precisión de la prensa Calificación ÉL 1 ÉL 1 ÉL 1 ÉL 1 ÉL 1 ÉL 1
Dimensiones de la prensa (L*An*Al) mm 1660*1750*2800 1745*2000*3059 1940*2200*3709 2235*2620*3849 2545*3000*4304 2545*3100*4304
Peso de prensa Montones 9.7 14.2 22 30.5 40.5 48
Área activa del cojín del troquel mm² / 350*235*2 juegos 410*260*2 juegos 540*350*2 juegos 640*470*2 juegos 690*470*2 juegos
Nuestra empresa está dispuesta a realizar investigaciones y mejoras en cualquier momento. Por lo tanto, las características de diseño de tamaño especificadas en este catálogo pueden modificarse sin previo aviso.

Configuración estándar

> Ajuste eléctrico de la altura del troquel > Pilote de tornillo de base hidráulica
> Precisión de visualización de la altura del troquel: 0,01 > Elevador de molde hidráulico y brazo de molde
> Función de avance lento, función de acción simple, función de enlace > Máquina de circulación de refrigeración y lubricación
> Acoplamiento con función de tope de posicionamiento de 0° y 90° > Caja de control eléctrico independiente
> Almohadilla deslizante > Dispositivo de avance y retroceso del host
> Función de parada de emergencia > Embrague de freno separado
> Seis grupos de control de lotes > Almohadillas para pies a prueba de golpes tipo resorte
> Dos juegos de control de canaletas > Herramientas de mantenimiento y cajas de herramientas
> Molde de bloqueo de presión de aceite > Iluminación de matriz LED

Configuración opcional

> Alimentador de engranajes > Detector de tonelaje
> Alimentador servo NC > Monitor de punto muerto inferior
> Estantería de materiales > Caja de control eléctrico del aire acondicionado
> Máquina niveladora > Motor de imán permanente de frecuencia variable

Nuestras ventajas

Marcos de acero de alta resistencia
con pequeña deformación

El riel deslizante adopta tecnología de enfriamiento de alta frecuencia,
Su dureza podría alcanzar el grado HRC45 o más.
Ventaja: perfecta resistencia al desgaste.

El eje del engranaje está hecho de aleación de alta resistencia,
Todas las superficies dentales se tratan con frecuencia media.
Ventaja: pequeño desgaste, alta precisión, larga vida útil.

Cigüeñal
Material de aleación 42 CrMo
Ventaja: 1,3 veces más resistente que el acero 45

Asiento de bola
Aleación de cobre sinterizado de grado japonés TM-3
Ventaja: menor tasa de fallos con bola de dientes de sierra

Exhibición

Embalaje y envío

Servicio posventa

Preguntas frecuentes
P: ¿Es usted una fábrica o una empresa comercial?
A: Somos una empresa integrada de industria y comercio.
P: ¿Cuales son sus principales productos?
A: Nos especializamos en la fabricación de prensas eléctricas, desenrolladores, enderezadores y alimentadores, matrices de estampado de metal, brazos de transferencia, etc. (podemos ayudar a los clientes a contratar la construcción de proyectos de líneas de estampado completas).
P: ¿Cual es el tiempo de entrega?
A: La máquina estándar se entrega en un plazo de 25 a 30 días tras el pago. Si nuestro cliente solicita el suministro de la línea de producción completa, confirmaremos el plazo de entrega según el proyecto específico.
P: ¿Cual es su plazo de pago?
A: Recomendamos un depósito T/T del 30% y el saldo se paga antes del envío.
P: ¿Recibes OEM?
A: Sí, damos una cálida bienvenida a los clientes para que realicen OEM en nuestra fábrica.
